串口通訊：串口通訊元素是加工過程中系統自動通過計算機串口從外圍設備上讀取文本的元素。當用戶選擇了串口通訊元素時在文本元素對話框中會自動顯示出串口通訊元素的參數定義，如圖4-45所示

圖4-45

端口：選擇計算機與外部設備連接使用的串口號

波特率：選擇串口通訊使用的波特率

數據位：選擇串口通訊使用的數據的位數

停止位：選擇串口通訊使用的停止位的位數

奇偶校驗：選擇串口通訊使用的奇偶校驗的位數

命令：當系統加工到此文本對象時，系統會通過當前串口向外部設備發送此命令字符串，請求外部設備把當前需要加工的字符串發出來，系統會一直等待外部設備回答后才返回，外部設備回答后系統會自動加工返回的文本。

Unicode：當選擇此選項后系統向外部設備發送和讀取的字符都是Unicode格式，否則為ASCII格式。

下面我們通過實例來說明一下如何使用此功能：

現在有個客戶需要加工10000個工件，工件上的打標內容是一個文本，但是每個工件要加工的文本內容都不一樣，所以每個工件加工前都要實時通過串口到另外一臺服務器（服務器上串口參數設置為波特率15200,數據位為8位，停止位1，奇偶校驗NO）上讀取要加工的內容。
    1.打開ezcad2生成一個文本對象，調整文本大小和位置，以及加工參數。
    2.選擇生成的文本對象，選擇使能變量文本，然后點擊增加按鈕，系統會彈出上圖對話框，選擇串口通訊一項，設置串口參數和服務器的串口參數對應（波特率15200,數據位為8位，停止位1，奇偶校驗NO），端口設置為當前和服務器連接使用的端口號，注意串口參數必須和服務器上設置的串口參數一樣，否則會導致無法通訊。
    3.設置命令為COM:Givemestring。（注意這個命令可以為任意服務器定義的命令）
    4.關閉對話框后點擊應用按鈕。
    5.按F2開始加工,計算機會立即通過串口發送命令COM:Givemestring到服務器，并等待服務器返回。
    6.服務器發現串口接受到命令發現是COM:Givemestring后立即讀取數據庫得到當前要加工的文本，然后通過串口回答給本地計算機。
    7.本地計算機得到要加工的文本后立即更改加工數據發送到打標卡。
    8.打標卡接收到加工數據后立即控制打標機加工工件

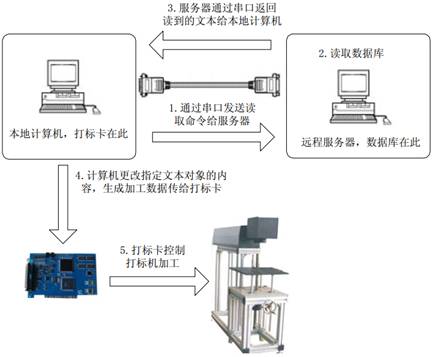

流程圖如圖4-46：
