網絡通訊元素是加工過程中系統自動通過計算機網口從網絡上讀取文本的元素。注意：本文所說的網口是指使用TCP/IP協議通訊的網絡接口。

當用戶選擇了網絡通訊元素時在文本元素對話框中會自動顯示出網絡通訊元素的參數定義，如圖4-50所示。

IP地址: 選擇需要從網絡上哪個IP地址的計算機讀取數據

端口號: 選擇網絡通訊使用的端口號

命令： 當系統加工到此文本對象時，系統會通過網口向指定IP地址的計算機發送此命令字符串，向指定計算機請求把當前需要加工的字符串發出來，系統會一直等待指定計算機回答后才返回，指定計算機回答后系統會自動加工返回的文本。

Unicode: 當選擇此選項后系統向指定計算機發送和讀取的字符都是Unicode格式，否則為ASCII格式。

下面結合具體實例來說明一下如何使用此功能：  現在有個客戶需要加工10000個工件，工件上的打標內容是一個文本，但是每個工件要加工的文本內容都不一樣，所以每次加工前都要實時通過網絡從局域網上一臺計算機服務器（IP:192.168.0.1端口為1000）上讀取要加工的內容。

1． 打開激光打標機生成一個文本對象，調整文本大小和位置，以及加工參數。

2． 選擇生成的文本對象，選擇使能變量文本，然后點擊增加按鈕，系統會彈出圖4-41對話框，選擇網絡通訊一項，設置網口參數，IP地址參數填入服務器計算機的IP，這里為192.168.0.1；端口參數設置為用于通訊的端口號，這里為1000，注意網口參數必須和服務器計算機上設置的網口參數一樣，否則會導致無法通訊。

3． 設置命令為 TCP:Give me string。（這個命令可以為任意服務器定義的命令）

4． 關閉對話框后點擊應用按鈕。

5． 按F2開始加工, 計算機會立即通過網口發送命令“TCP:Give me string”到服務器，并等待服務器返回。

6． 服務器發現網口接收到命令，發現是“TCP:Give me string”后立即讀取數據庫得到當前要加工的文本，然后通過網口回答給本地計算機。

7． 本地計算機得到要加工的文本后立即更改加工數據發送到激光打標機打標卡。

8． 激光打標機打標卡接收到加工數據后立即控制打標機加工工件。

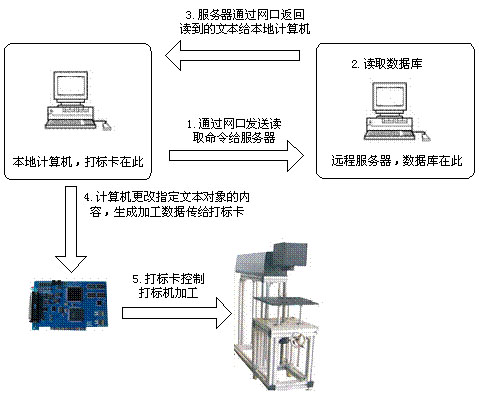

流程圖如圖4-51所示。
