激光打標機區域參數設置

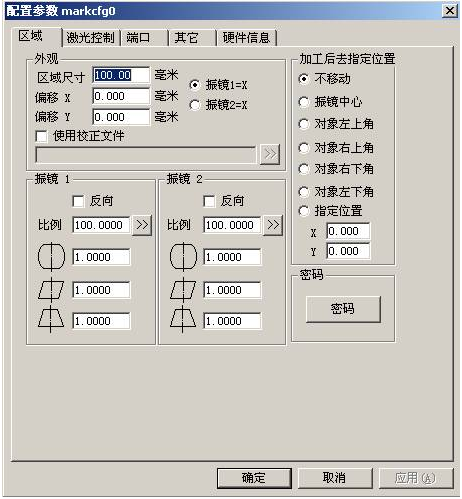

激光打標機區域參數如圖10-20所示。
10-20 區域參數 |
區域尺寸:振鏡對應的實際最大標刻范圍。
振鏡1=x :表示控制卡的振鏡輸出信號1作為用戶坐標系的x軸。
振鏡2=x :表示控制卡的振鏡輸出信號2作為用戶坐標系的x軸。
偏移X:表示振鏡中心偏移場鏡中心的X向距離。
偏移Y:表示振鏡中心偏移場鏡中心的Y向距離。
使用校正文件:指我們使用外部校正程序(corfile.exe)生成的校正文件來對振鏡進行校正。詳細說明見《corfile.exe程序使用說明》。
反向:表示當前振鏡的輸出反向
表示桶形或枕形失真校正系數,默認系數為1.0(參數范圍0.875-1.125) 。假如您所設計的圖形如圖10-21所示,而加工出的圖形如圖10-22或10-23所示。對于圖10-22的情況,則增大X軸變形系數;對于圖10-23的情況,則減小X軸變形系數。
圖10-21設計圖形 |
圖10-22 實際加工圖形 | 圖10-23 實際加工圖形 |
表示平行四邊形校正系數,默認系數為1.0(參數范圍0.875-1.125) 。假如您所設計的圖形如圖10-21所示,而加工出的圖形如圖10-24所示,則需要調整此參數來校正。
圖10-24 實際加工圖形 |
比例: 伸縮比例,默認值為100%。當標刻出的實際尺寸和軟件圖示尺寸不同時,需要修改此參數。當標刻出的實際尺寸比設計尺寸小時,增大此參數值;當標刻出的實際尺寸比設計尺寸大時,減小此參數值。
注意:如果激光打標機振鏡有變形,則必須先調整完變形后再調整伸縮比例。
設置比例時,可以直接按下,此時,將彈出圖10-25所示的對話框,我們可以將軟件里設置的尺寸和測量出來的實際打標尺寸輸入,軟件將自動計算伸縮比例。
圖10-25 設置比例
加工后去指定位置:設置當前加工完畢后讓振鏡移動到指定的位置。
密碼:設定“參數”密碼,只有輸入密碼后才能進入“參數”設置對話框。
