激光打標機打照片各個參數的詳解，和之前版本的打照片方法，本文主要是說激光打標機參數的設置，且軟件采用金橙子2.7.6破解版

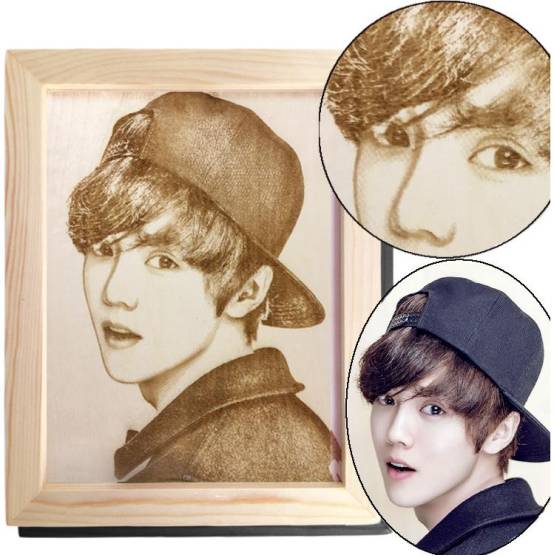

人物圖片：人物輪廓清晰，人物與背景顏色及對比度反差較大，亮度適中；
景物圖片：主體景物（突出景物）與背景顏色及對比度反差較大，亮度適中；并盡可能的減少細微景物，若激光器較好可選擇細節鮮明突出的圖片，條件允許時盡量不要選擇細節本身都帶有各種毛刺的景物；
含文字圖片：根據突出文字或突出圖片的側重點不同采取不同的處理方式。若要求突出文字且直接標刻位圖效果不好時，可將原圖片中的文字提取出來用矢量圖形式標刻，用EzCad2.0軟件或CorDRAW及其他軟件均可。方法如下：將原圖片導入EzCAD2.0軟件或CorDRAW軟件，在軟件中繪制原圖片中的文字，選擇與圖片中文字一致的字體或近似的字體，用軟件中的“節點編輯”功能將繪制的文字與圖片中的文字做到完全吻合，選擇合適的填充類型及線間距（若有必要可將原圖片中的文字剔除）標刻。
正確設置軟件參數
        針對選擇的標刻位圖方式不同，有兩種設置方式可供選擇：“網點模式”和“調整點功率模式”。一般情況下，在金屬材料上標刻位圖時選擇“網點模式”，在非金屬材料及特殊情況下（例如在牛仔布類的材料上標刻位圖）選擇“調整點功率模式”較好。其中，“調整點功率模式”即我們常說的“灰度”標刻。
在參數的設定中，原則上是保證質量的同時兼顧速度，在質量可以滿足要求的情況下盡量提高標刻速度。
基本參數解釋：
固定DPI：即圖形的分辨率，根據激光器的光斑大小而設定，一般在100—1000之間。DPI值越大，圖像越清晰，但要求激光器的光斑也就越小，加工時間就越長。DPI:是指每英寸多少個點,1英寸等于25.4毫米。
反轉：勾選此項表示圖形的反向色彩，根據標刻的材料調節此項設置。
灰度：勾選此項表示將彩色圖形按照灰度圖形來處理，將彩色圖形轉變?yōu)?56級的灰度圖。
網點：類似于Adobe PhotoShop中的“半調圖案”功能，使用黑白二色圖像模擬灰度圖像，用黑白兩色通過調整點的疏密程度來模擬出不同的灰度效果。勾選此項表示用網點形式標刻圖形，標刻后的圖形為點陣式排列。
雙向掃描:指加工時位圖的掃描方向是雙向來回掃描。若激光機的開始延時、結束延時設置不是很合適時，勾選此項會造成網點排列錯位現象，所以一般不勾選此項。但用雙向掃描速度會快一些。
打點模式:指加工位圖的每個像素點時激光是一直開著,還是每個像素點開指定時間。此項設置要根據激光機的具體情況設定，有些激光機Q驅動電源在設定打點時間較少的情況下標刻時不會出光，應加大打點時間。一般為保證速度，此時間設置為激光機正好出光為準，功率較小時適當增加功率。
調整點功率:指加工位圖的每個像素點時激光是否根據像素點的灰度調節功率。用此項設置時還應調節“功率映射”中的具體功率映射值，一般設定在3%-15%之間就可以了。（詳細設置見后文說明）
擴展：兩個“擴展”按鈕分別可以對圖形做一些簡單處理和改變掃面方向及設定隔行掃描。根據特殊情況而定，因材料的紋理不同可能用到改變掃描方向，一般不必調節。
在“高級”參數按鈕中，有：
跳轉速度：指激光機在未出光情況下，振鏡從一個點到另一個點的跳轉速度。
跳轉位置延時和跳轉距離延時：表示給定振鏡在完成每一次跳轉后的穩定時間，給足夠的延時時間讓振鏡穩定下來后再出光可保證光點圓滑。
下面根據經驗列舉標刻位圖時的設定參數，（本例僅供參考，實際設定值應根據具體激光機配置情況設定。）
