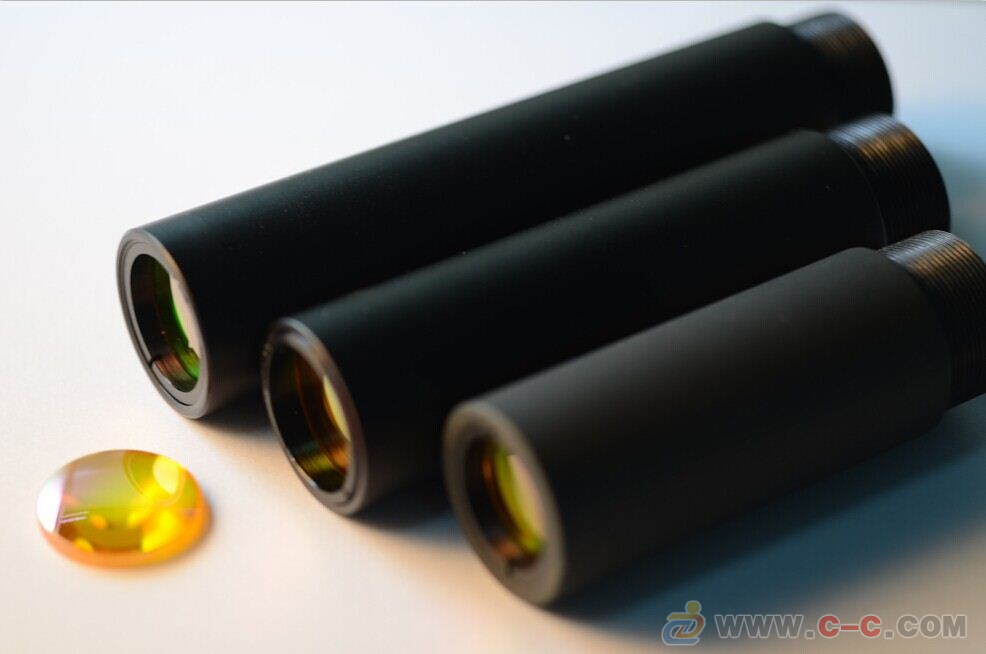

光斑大小：擴束鏡在激光打標機中的作用及選擇

大家都知道，用大倍率的擴束鏡整出來的光的質量更好，打出來的線條比較細，所以很多設備商就想選用5倍或者6倍的擴束鏡。但是大家算一下，3mm的出射光，3乘以5等于15mm光斑，3乘以6等于18mm光斑。而我們的振鏡為12光斑，那么實際上從擴束鏡出來的光進入振鏡后，只有12光斑的激光會被反射到場鏡上。也就是說你有3mm或者6mm的激光被漏掉了。等于說激光實際上倍損耗25%或者33%，這個數字是很大的，在這種情況下，我們打出來的線條雖然細，但是會很淺。

也許有人說，那我選用20光斑的振鏡呢？會怎么樣？選用20光斑的振鏡，從擴束鏡出來的光是能全部被反射到場鏡上去，但是大家想過一個問題沒有？我們的場鏡一般設計的是入射光斑為12mm，你從振鏡出來的光是15或者18mm，但是我們的場鏡只能適用于12光斑，其結果也是效果不會好。
      那么還有人說，那我也選用入射光設計為20光斑的場鏡，是的，這下你能達到好的效果了。但是你這個時候算一下你采購這些配件需要的money，你看看，20光斑振鏡比12光斑要貴近一千元甚至更多，20光斑的場鏡要貴1000元甚至更多，加上擴束鏡也還要稍微貴一點，那么總價錢估計要貴2000多元。現在的市場拼的是價格，你一臺機器光這幾項就多花掉2000多，那么你這臺機器的價格優勢就很差了。那些只顧價格不顧質量的客戶會買你的機器嗎？
      很多客戶找我要買3倍或者5倍、6倍的擴束鏡，他們說6倍的擴束鏡線條細，說什么3倍的擴束鏡打得深，但是他們沒綜合考慮很多東西，他們這么做，是在滿足一部分性能的同時犧牲了另外一部分性能。
